LUGB渦街流量計是比較常見的儀表之一，且運用比較廣泛可以測量液體、氣體、蒸汽的多功能流量儀表。渦街流量計的結構形式包括法蘭連接式、法蘭夾裝式（夾持式或對夾式）、分體式、插入式、螺紋式。法蘭夾裝式是應用較為廣泛的。

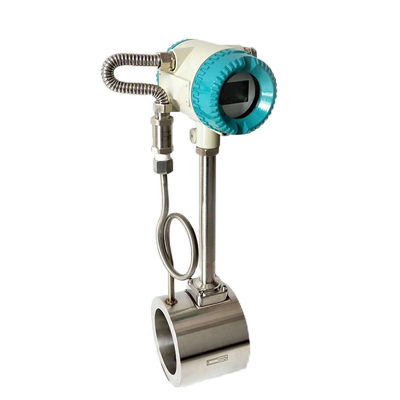

       LUGB法蘭夾裝式渦街流量計是一種常用的結構形式，其表體自身不帶連接法蘭，在與管道連接時，將流量計夾裝于兩片專用法蘭之間，再用螺栓緊固即可。其特點是體積小，結構簡單緊湊。同時提供專用法蘭和緊固螺栓，故安裝費用低，安裝也非常方便。

       法蘭對夾式渦街流量計特點：

       1、安裝簡便，維護十分方便；

       2、結構簡單牢固，無可動部件，長期運行十分可靠；

       3、量程范圍寬，量程比可達1：15；

       4、壓力損失小，運行費用低，更具節能意義；

       5、應用范圍廣，液體、氣體、蒸汽均可測量；

       6、檢定周期長，一般為兩年；

       7、在一定雷諾數范圍內，輸出信號不受被測介質物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，調換配件后一般無須重新標定儀表系數；

       8、可現場顯示，也可遠距離傳輸，還可與計算機控制系統聯網；

       9、檢測探頭不直接接觸被測介質，性能更穩定。

       10、測量介質廣泛對液體、氣體、蒸汽都可檢測.

      法蘭對夾式渦街流量計技術參數：

       渦街流量計選型：

       01.測量介質

       渦街流量計是一種速度式流量計，它利用的卡門渦街的原理，當介質通過漩渦發生體的時候，會在后面形成一個個小漩渦，通過漩渦的個數，就可以換算成介質的流速，繼而換算成介質的流量。它的原理，決定了它的測量介質類型，可以是液體，也可以是氣體或蒸汽。目前，絕大多數工業場合，比如氮氣，壓縮空氣，蒸汽，導熱油等，多是采用的渦街流量計來測量。

       02.管道口徑

       渦街流量計按照安裝方式的不同，可以分管道式和插入式安裝。對于管道式來說，管道口徑和大多數其他流量計一樣，小的是DN15，大的話，則是可以到達DN300。如果需要更大的口徑的話，可以選擇插入式安裝，常規口徑范圍大可以到達DN2000，DN2000以上口徑則按照協議供貨。

       03.測量精度

       渦街流量計的精度也有好幾個等級，而且是按照測量介質來分的。管道式的渦街流量計，如果是測液體的話，測量精度可以達到1.0級，測氣體的話，精度可以達到1.5級。如果是插入式的渦街流量計，精度可以達到1.5級和2.5級。

       04.介質溫度

       通常來說，分為三個范圍，分為常溫，中溫和高溫。溫度范圍分別是-40～100℃(常溫)、100～250℃(中溫)、100～320℃(高溫)。如果現場介質溫度更高的話，比如說一些過熱蒸汽，可以用孔板流量計來測量。

       05.公稱壓力

       主要是按照安裝方式來分，市場上主要需求如下幾類，例如法蘭卡裝型(2.5MPa)、法蘭連接型(1.0/1.6/2.5MPa)，插入式安裝型(1.6MPa/2.5MPa/4.0MPa)。

       06.供電電源

       按照目前市場上需求，主要有+12VDC(三線制脈沖輸出)、+24VDC(三線制脈沖輸出型及二線制電流輸出型)3.6V鋰電池、雙供電。

       07.輸出信號

       按照目前市場上需求，主要有電壓頻率脈沖輸出、兩線制4-20mA輸出和HART輸出。另外，有些場合可能需要數字量輸出，我們也能提供modbus的RS485通訊。

       夾裝渦街流量計應用領域：

       法蘭夾裝渦街流量計應用于石油、化工、冶金、機械、食品、造紙，以及城市管道供熱、供水、煤氣等行業的各種低黏度液體、氣體、蒸汽等單相流體的工藝計量和節能管理。

       夾裝渦街流量計的安裝注意事項：

       1、在法蘭的內槽內裝上與管道通徑相同的密封墊圈，將流量計裝入法蘭中間，并使流量計的流向標與流體方向相同，然后用螺栓連接好。

       2、渦街流量計在水平管道上的安裝：測量氣體流量時，若被測氣體含有少量的液體,流量計應安裝在管線的較高處。測量液體時，若被測液體中含有少量的氣體，流量計應安裝在管線的較低處。

       3、渦街流量計在垂直管道的安裝：測量氣體時，流量計可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流量應由下向上。測量液體流向時，液體流向應由下向上。

       4、按開口盡寸的要求在管道上進行開口，具使開口的位置滿足直管段的要求。

       5、將連接上法蘭的整套流量計放入開好口的管道中。

       6、對兩片法蘭兩邊實行點焊定位。將流量計拆下，將法蘭按要求焊接好，并清理管道內所有凸出部分。
